Technical Data |

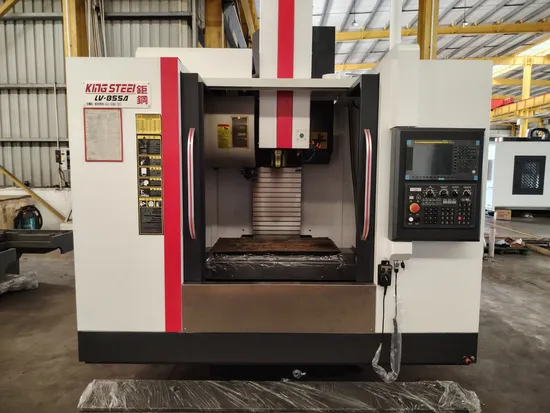

Model | LV-855A CNC machining center | MITSUBISHI M80A |
Worktable | Table Size | 1000*550mm |
T-slot (Width x No. x Distance) | 18mmx5pcsx90mm |
Max. loading weight | 600kgs |
Travel | X axis travel | 850mm |
Y axis travel | 550mm |
Z axis travel | 550mm |
Spindle nose to worktable | 105-655mm |
Guide ways | X linear wide/numbers/blocks | 35mm roller/2pcs/4pcs P grade |
Y linear wide/numbers/blocks | 35mm roller/2pcs/4pcs P grade |
Z linear wide/numbers/blocks | 35mm roller/2pcs/4pcs P grade |
Screws | X/Y/Z screw specific | 4016/4016/4016 C3 grade |
Spindle | Direct spindle speed | 12000rpm |
Spindle motor power | 11/15KW |
Spindle taper | BBT40 |
No.of front bearings | NSK 4 pcs |
No.of rear bearings | NSK 2 pcs |
3 Axes | X/Y/Z motor power | 3/3/3KW |
Feed | X/Y/Z feed speeds | 48/48/48m/min |
X/Y/Z cutting feed | 1-15000mm/min |
Accuracy | Positioning accuracy | 0.006mm Acc. VDI 3441 Std. |
Repeatability | 0.003mm Acc. VDI 3441 Std. |
Tool magazine | Tool quantity | 24T |
Max tool dia. (Full) | 80mm |
Max tool dia. (Empty) | 150mm |
Max.tool length | 300mm |
Max. tool weight | 8kgs |
T-T time | 1.8sec |
Working conditions | Electricity | 3ะค380V,50HZ,20KVA |
Dimension& Weight | Approx. outer dimensions | 2600x2550x2650mm |
Approx. weight | 5000kgs |
