Precision Hm50 Deep Hole Honing Machine for Optimal Performance

Product Description

Precision HM50 Deep Hole Honing Machine for Optimal Performance
Product Description

:
Equipment Name: Honing Machine Tool
nombre del equipo: honing Machine Tool
:HM50×6M
Equipment model: HM50 × 6M
Modelo de equipo: hm50 × 6m
Equipment performance
rendimiento del equipo
HM50×6M
.IT6~IT7,
Ra0.4-Ra0.2
PLC
Ф30-Ф600mm.
The HM50 honing machine can achieve constant pressure honing and is easy to operate. The machine tool adopts a fixed workpiece, and the honing head rotates and performs reciprocating motion to achieve the honing function. This machine tool is suitable for honing and polishing cylindrical deep hole workpieces, such as various hydraulic cylinders, cylinders, and other precision pipe fittings. Its machining aperture accuracy can reach IT6~IT7 level or above, and the surface roughness can reach Ra0.4-Ra0.2 after polishing. By using local honing, the taper, ellipticity, and local aperture errors of the workpiece can be corrected. For some cold drawn steel pipes, honing can be directly performed. This honing machine is an ideal equipment with high precision and efficiency. This machine tool is controlled by a Delta PLC system during the honing process, which ensures smooth direction change and convenient speed regulation, making it easy to ensure the accuracy of aperture size and reduce labor intensity.
This machine tool safely and stably controls the size of the honing head during the honing process, ensuring consistency in aperture size and improving the efficiency of honing deep hole machining. The honing head adopts a servo motor and a star reducer for constant pressure expansion, and the honing force of the sand bar is stable and unchanged to ensure the roundness and cylindricity of the workpiece. The honing rod adopts a universal joint structure at both ends, which better ensures the straightness and stability of the machine tool during honing. The honing pressure can be adjusted as needed. The machining diameter range of this machine tool is from 30 to 600mm. This machine tool has the advantages of easy operation, high production efficiency, and good economic benefits. It can adapt to both large-scale production and small batch processing of single pieces, making it an ideal equipment for deep hole precision machining.
La máquina de honing HM50 puede realizar el honing de presión fija y es fácil de operar. La máquina herramienta adopta una pieza de trabajo fija, la cabeza de honing gira y se mueve de ida y vuelta para realizar la función de honing. Esta máquina es adecuada para el pulido y pulido de piezas de trabajo cilíndricas de agujeros profundos, como varios cilindros hidráulicos, cilindros y otros accesorios de precisión. Su precisión de apertura de mecanizado puede alcanzar los niveles it6 a it7 o más, y la rugosidad de la superficie puede alcanzar ra0.4 - ra0.2 después del pulido. El honing local puede corregir el error de cono, ovalidad y apertura local de la pieza procesada. Para algunos tubos de acero estirados en frío, se puede pulir directamente. El Molino honing es un equipo ideal de alta precisión y alta eficiencia. Durante el proceso de honing, la máquina adopta el sistema Delta PLC para controlar, la dirección de marcha es estable, la velocidad de ajuste es conveniente, es fácil garantizar la precisión del tamaño del agujero y reducir la intensidad de trabajo.
En el proceso de honing, la máquina herramienta controla el tamaño de la cabeza de honing de manera segura y estable, garantiza la consistencia del tamaño del agujero y mejora la eficiencia del procesamiento del agujero profundo de honing. La cabeza de honing se expande a presión fija con servomotor y reductor de estrellas, y la fuerza de honing de la barra de arena es estable y constante para garantizar la redondez y la cilindrada de la pieza de trabajo. La barra de honing adopta una estructura de unión universal en ambos extremos para garantizar mejor la rectitud y la estabilidad de la máquina herramienta durante el honing. La presión de honing se puede ajustar según sea necesario. El rango de diámetro de procesamiento de esta máquina herramienta es de 30 - 600 mm. Esta máquina herramienta tiene las ventajas de una operación conveniente, una alta eficiencia de producción y buenos beneficios económicos, que no sólo puede adaptarse a la producción en masa, sino también a las necesidades de procesamiento en masa de una sola pieza y un pequeño lote, y es un equipo ideal para el acabado de agujeros profundos.
Main technical specifications of the equipment
especificaciones técnicas principales del equipo
*The diameter range of the borehole φ30-φ600mm
¿Rango de diámetro del agujero de honing φ30-φ600mm
*The maximum depth of the drilling hole 6000mm 8000mm 12000mm
¿Profundidad máxima del agujero de honing 6000mm 8000mm 12000mm
*Fixture clamping workpiece outer circle 40mm-700mm
¿La herramienta sostiene el círculo exterior de la pieza de trabajo 40mm-700mm
*The center height of the machine tool is greater than 480mm
El Centro de la máquina herramienta es alto (480 mm)
*Grinding rod box motor power: 15KW (variable frequency motor)
* potencia del motor de la Caja de molino: 15kw (motor de conversión de frecuencia)
*The spindle speed range of the grinding rod box is 1-150r/min, which is infinitely variable
¿Rango de velocidad del eje principal de la Caja de molino ¿ 1 - 150r / MIN sin paso?
*Grinding head servo motor power: 1.72N. m (absolute value servo motor)
* potencia del servomotor de cabeza de molienda: 1.72N.m (servomotor absoluto)
*Range of reciprocating speed: 1-40m/min
¿Rango de velocidad de ida y vuelta 1-40m/min
*Feed motor power: 19N. m (absolute value servo motor)
* potencia del motor de alimentación: 19N. M (servomotor absoluto)
*Cooling pump flow rate: 50L/min
¿Caudal de la bomba de enfriamiento 50L/min
*Cooling box capacity: 200L
¿Volumen de la Caja de enfriamiento 200L
*Cooling pump motor power: 0.45KW
¿Potencia del motor de la bomba de enfriamiento 0.45KW
*Surface roughness polishing Ra0.4 μ m-Ra0.2 μ m
¿Pulido de la rugosidad de la superficie Ra0.4 μ m-Ra0.2 μ m
Main precision of equipment
precisión principal del equipo
*Processing accuracy IT7-IT8
¿Precisión de mecanizado IT7-IT8
*Processing roughness Ra ≤ 0.4 (can reach Ra ≤ 0.2 after polishing)
Rugosidad de mecanizado ( Ra ≤ 0.2después del pulido)
*Roundness ≤ 0.02 (varies depending on the difference in wall thickness of the workpiece)
* redondez ≤ 0,02 (dependiendo de la diferencia en el espesor de la pared de la pieza de trabajo)

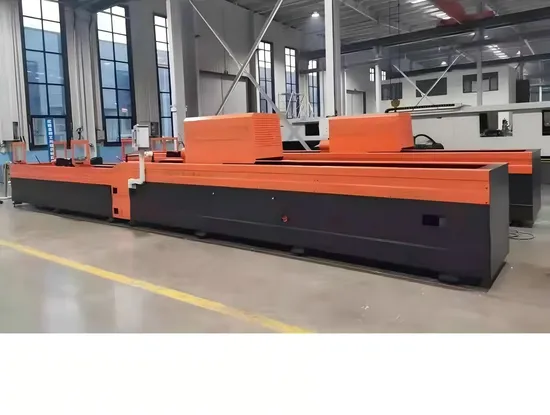

Detailed Photos
Product Parameters

NO.	NAME	UNIT	QTY	NOTE
1	BED Cuerpo de la cama	SET	1	By ourself Casero
2	Grinding rod box Caja de molino	SET	1	Outsourcing Compras externas
3	Grinding rod bracket Soporte de la barra de molienda	SET	2(6m) 3(8m) 5(12m)	By ourself Casero
4	carriage feed system Sistema de alimentación de arrastre	SET	1	By ourself Casero
5	Cooling and filtration system Sistema de refrigeración y filtración	SET	1	Outsourcing Compras externas
6	Workpiece clamping device Dispositivo de fijación de la pieza de trabajo	SET	3(6m) 4(8m) 5(12m)	By ourself Casero
7	Protective chip removal system Sistema de eliminación de chips de protección	SET	1	Outsourcing Compras externas
8	electrical control system Sistema de control eléctrico	SET	1	Outsourcing Compras externas
9	electric box Caja eléctrica	SET	1	By ourself Casero
10	Cooling oil tank Tanque de refrigeración	SET	1	Outsourcing Compras externas
11	Magnetic separator Separadores magnéticos	SET	1	Outsourcing Compras externas
12	Paper bag filter machine Filtro de bolsa de papel	SET	1	Outsourcing Compras externas
13	Accessories and wrenches Accesorios y llaves inglesas	SET	1	Outsourcing Compras externas

---
