¿Qué es el elemento calefactor MOSI2 en forma de U?
El elemento calefactor mosi2 en forma de U se parece a la letra "U" en inglés, es duradero y confiable a altas temperaturas.

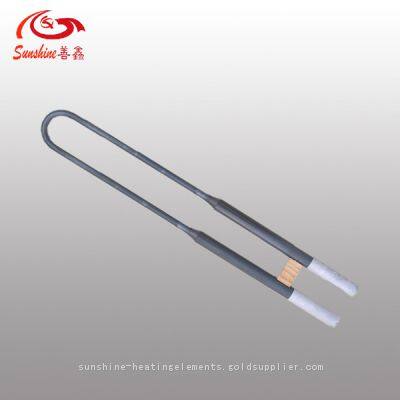

Elemento calefactor Mosi2 en forma de U
Los elementos calefactores mosi₂ en forma de U se utilizan con mayor frecuencia suspendidos con la parte inferior
de la "U" hacia abajo. El elemento consta de dos extremos fríos (Lu) y una sección caliente en forma de U (Le).
Los extremos fríos tienen el doble de diámetro que la sección caliente y están unidos mediante soldadura.
Los extremos de los extremos fríos están metalizados con aluminio para proporcionar una superficie de contacto de
baja resistencia, a la que se realizan las conexiones eléctricas mediante tiras planas de aluminio trenzado.
| Main Material | Molybdenum disilicide MoSi2 |
| Classification | Furnace heater |
| Key Selling Points | Long Service Life |
| Supply Ability | 5000 Piece / Pieces per Week for molybdenum disilicide heating element |
| Volume Density | 5.8~6.2g/cm³ |
| Bending Strength | 15-25kg/cm³ |
| Vickers Hardness | (HV)570kg/mm² |
| Porosity | 7.40% |
| Water absorption | 1.20% |
| Heating Elongation Rate | 4% |
| Packing | Cartoon box inside,Polyfoam filled, Wooden box outside |
| After-sales Service Provided | Overseas service center available |
Elemento calefactor Mosi2 en forma de U
Estos elementos calefactores mosi2 están disponibles en dos grados: 1700 para temperaturas de elementos de hasta 1700 ℃ y 1800 para temperaturas de elementos de hasta 1850 ℃.
Especificación estándar
Elementos de dos vástagos
Fabricado según los diámetros y valores de resistencia establecidos por la industria en los siguientes diámetros: 3/6, 4/9, 6/12, 9/18 y 12/24.
Longitud del elemento calefactor Mosi2: Longitud Lu de 150 a 1000 mm, longitud Le de 150 a 1500 mm. Disponible a medida.
Temperatura de funcionamiento del elemento calefactor Mosi2: De 500 °C a 1750 °C. Temperatura máxima de hasta 1900 °C.
Forma de la varilla del elemento calefactor Mosi2: Tipo U; Tipo W; Tipo recto; Tipo L.
Datos de referencia para el elemento calefactor MOSI2 en forma de U
|
|
|
|
|
|
|
|
|
|
Especificaciones del elemento calefactor MOSI2 en forma de U| Diameter(mm) φd(hot zone)/ φc (cold zone) | shape | length(mm) Le(hotzone)/Lu(cold zone) | a(mm) | g(mm) | f(mm) | h(mm) | n(mm) |
| Standard | Minimum |
|
|
| Standard | Minimum |
| 3/6 | U shape,L shape,W shape or customized | customized | 25 | 12 | 15 | 30 | 10 | 40 | 35 |
| 4/9 | U shape,L shape,W shape or customized | customized | 25 | 15 | 20 | 30 | 10 | 50 | 45 |
| 6/12 | U shape,L shape,W shape or customized | customize | 50 | 25 | 25 | 45 | 15 | 90 | 70 |
| 9/18 | U shape,L shape,W shape or customized | customized | 60 | 35 | 32 | 75 | 20 | 135 | 110 |
| 12/24 | U shape,L shape,W shape or customized | customized | 80 | 50 | 40 | 100 | 35 |
|
Instalación del elemento calefactor MOSI2 en forma de U
Los elementos de dos vástagos con terminales rectos se definen por
Grado del elemento: 1700, 1800, 1850, 1900 o superpuro
Diámetro de la zona de calentamiento “d”, mm
Diámetro del terminal “c”, mm
Longitud del terminal “Lu”, mm
Longitud de la zona de calentamiento “Le”, mm
Distancia entre ejes de los vástagos “a”, mm
Elemento calefactor Mosi2 en forma de U y accesorios
Ejemplo: Grado 1800, 9/18, Lu = 320 mm
Tamaños disponibles:
Le = 510 mm
A = 50 mm
Como se muestra a continuación:
Dibujo del elemento calefactor Mosi2 en forma de U
Coeficiente de resistencia del elemento calefactor mosi2
| Element temperature (℃) | Type 1700 resistivity (Ω·mm2/m) | Type 1800 resistivity (Ω·mm2/m) |
| 20 | 0.306 | 0.286 |
| 100 | 0.448 | 0.398 |
| 200 | 0.622 | 0.550 |
| 300 | 0.816 | 0.724 |
| 400 | 1.020 | 0.907 |
| 500 | 1.224 | 1.102 |
| 600 | 1.418 | 1.306 |
| 700 | 1.632 | 1.509 |
| 800 | 1.846 | 1.714 |
| 900 | 2.071 | 1.918 |
| 1000 | 2.285 | 2.142 |
| 1100 | 2.499 | 2.366 |
| 1200 | 2.734 | 2.601 |
| 1300 | 2.968 | 2.836 |
| 1400 | 3.223 | 3.050 |
| 1500 | 3.488 | 3.315 |
| 1600 | 3.743 | 3.570 |
| 1700 | 4.029 | 3.805 |
| 1800 | 4.316 | 4.060 |
El montaje del elemento calefactor mosi2 en forma de U
1. La sección de transición (g) debe insertarse dentro del horno para evitar que el calor no se emita y se dañe.
2. Durante la instalación, es necesario mantener cierta distancia entre el elemento calefactor MOSI2 en forma de U y
la base del horno (h).
3. Asegúrese de que haya una distancia razonable entre el elemento calefactor MOSI2 en forma de U y la pared del
horno.
4. La carga superficial recomendada del elemento calefactor MOSI2 en forma de U de tipo 1700 y la pared del horno
a una temperatura de 1300 °C es inferior a 13,5 W/cm³. La carga superficial recomendada del elemento calefactor
MOSI2 en forma de U de tipo 1800 a una temperatura de 1600 °C es inferior a 11,5 W/cm². Y la carga superficial
recomendada de los productos de tipo 1850 a una temperatura de 1720 °C es inferior a 12 W/cm².
